2000kHz PM-1500 Lotniczy sprzęt pomiarowy LiDAR Pomiar mobilny LiDAR 40-400 skanów/s

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	Hi-Cloud
Orzecznictwo:	ISO, others upon the requests
Numer modelu:	Lekki lotniczy system pomiarowy LiDAR PM-1500

Zapłata:

Minimalne zamówienie:	1
Cena:	negotiable
Szczegóły pakowania:	Walizka transportowa
Czas dostawy:	20-30 dni roboczych
Zasady płatności:	T/T
Możliwość Supply:	15 zestawów/miesiąc

Kontakt

Szczegółowy opis produktu

Podanie:	Kontrola linii energetycznej	PR:	100-2000 Khz
Max. Maks. Range Zasięg:	1500m @ 60% współczynnik odbicia	Dokładność zasięgu:	5mm@50m
Waga:	4,4 kg	Pasmo fali:	Bliska podczerwień (klasa 1 )
Podkreślić:	Lidarowy sprzęt geodezyjny 2000 kHz , 400 skanów / s Lidarowy sprzęt geodezyjny 2000 kHz , mobilny przegląd lidarowy 2000 kHz

Wysoka precyzja zasięg 5mm@50m 1500m wysoka częstotliwość 2000kHz PM-1500 samolotowy LiDAR Survey System do inspekcji linii energetycznych

Tradycyjna inspekcja linii energetycznej polega głównie na pracy ręcznej, która jest czasochłonna i pracochłonna, a obszar linii inspekcyjnej pokryty jest gęstą roślinnością, do której personel nie ma dostępu.Ponadto stromy teren górski sprawia, że personel inspekcyjny w procesie inspekcji ma pewne zagrożenia dla bezpieczeństwa osobistego.

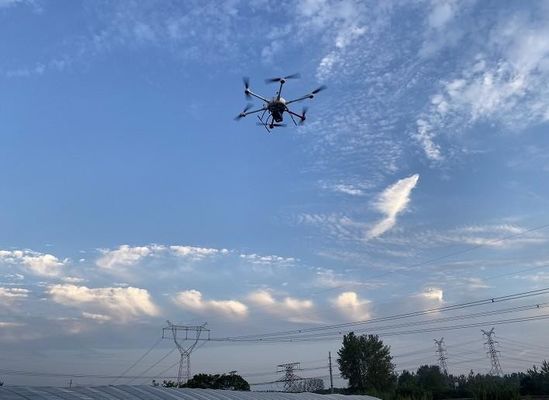

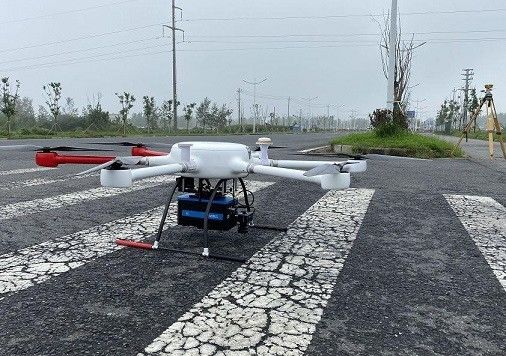

System PM-1500 LiDAR zamontowany na wielowirnikowym UAV Fenghu VTOL lub L150 może przeprowadzać inteligentną akwizycję bardzo precyzyjnych danych chmury punktów laserowych i danych obrazu w procesie inspekcji linii energetycznych.Z jednej strony, w oparciu o zebrane dane chmury punktów, można przeprowadzić modelowanie rzeczywistej sceny 3D, co jest wygodne dla menedżerów do przeglądania i przeglądania aktualnej sytuacji linii energetycznych.Z drugiej strony, dzięki automatycznej klasyfikacji i przetwarzaniu danych chmury punktów, zgodnie z odpowiednimi przepisami patrolowania linii energetycznych, może dokonywać analizy bezpieczeństwa w czasie rzeczywistym, wykrywać usterki niebezpiecznych punktów na linii, terminowo przedłożyć wczesne ostrzeżenie i określić konkretną lokalizację niebezpiecznych punktów.Zastosowanie systemu PM-1500 LiDAR do inspekcji linii elektroenergetycznych nie tylko rozwiązuje problem ogromnego nakładu pracy na inspekcje linii, ale również skutecznie poprawia efektywność i automatyzację inspekcji linii.

Specyfikacja

Rzeczy	Wskaźniki	Parametry
Skaner laserowy	Pasmo fali	Bliska podczerwień (klasa 1 )
	PR	100-2000 Khz
	Maksymalny zakres pomiarowy	1000m @ 20% współczynnik odbicia
	Maksymalny zakres pomiarowy	1500m @ 60% współczynnik odbicia
	Dokładność zasięgu	5mm@50m
	Rozdzielczość kątowa	0,001°
	Szybkość skanowania	40-400 skanów/s
	FoV	75°
Kamera	Rozdzielczość kamery	42,4 MP
Kamera	Długość ogniskowa	28mm
System POS	Dokładność pozycji (przetwarzanie końcowe)	Poziomo 0,01 m
	Dokładność pozycji (przetwarzanie końcowe)	Wysokość 0,02m
	Dokładność orientacji (przetwarzanie końcowe)	Kurs 0,009°
	Dokładność orientacji (przetwarzanie końcowe)	Skok/przechylenie 0,005°
Wydajność systemu	Wymiar	293×165×164mm
	Bezwzględna dokładność	poziomo <5 cm
	Bezwzględna dokładność	pionowe <5 cm
	Waga	4,4 kg
	Wiele ech	4 razy
	Temperatura i wilgotność	Praca: -40 ℃ ~ 60 ℃, wilgotność 85%
	Temperatura i wilgotność	Przechowywanie: -45 ℃ ~ 70 ℃, wilgotność 85%

Cechy

1. Ogólna konstrukcja pokładowego systemu pomiarowego LiDAR PM-1500 została w innowacyjny sposób zoptymalizowana.

2. Wysoce integruje czujniki, takie jak skaner laserowy, GPS, IMU i powietrzna kamera pomiarowa itp. Jest lekki i łatwy w instalacji.

3. Nadaje się do wielu platform, takich jak UAV ze stałym skrzydłem VTOL, UAV z wieloma wirnikami i helikopter.

4. Całkowita waga systemu jest mniejsza niż 4,4 kg, można go łatwo przenosić.

5. Bardzo długi zasięg 1500 metrów znacznie zapewnia bezpieczeństwo pracy w środowisku dużych wahań topograficznych.

6. Dokładność zasięgu lotniczego systemu pomiarowego LiDAR PM-1500 może osiągnąć 5 mm przy 50 m, spełniając różne scenariusze zastosowań o wysokiej precyzji.
