Hi-Cloud, lider technologii skanowania laserowego 3D.
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Hi-Cloud |
| Orzecznictwo: | ISO, others upon the requests |
| Numer modelu: | ARS-1000L Powietrzne badanie LiDAR |
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Walizka transportowa |
| Czas dostawy: | 10 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 10 zestawów/miesiąc |
| Zakres pomiaru: | 5m ~ 1350m | Precyzja: | 15mm@150m |
|---|---|---|---|
| Maksymalna liczba odebranych ech: | 4~15 | FoV (do wyboru): | 0 ~ 330 ° (60 ° ~ 90 ° w powietrzu) |
| Klasa lasera: | Klasa 1 (bezpieczna dla oczu) | Operacja Temperatura: | -10 ℃ ~ + 40 ℃ |
| Podkreślić: | Zintegrowany lotniczy przegląd LiDAR,lotniczy przegląd dalekiego zasięgu LiDAR,przegląd dronów dalekiego zasięgu lidar |
||

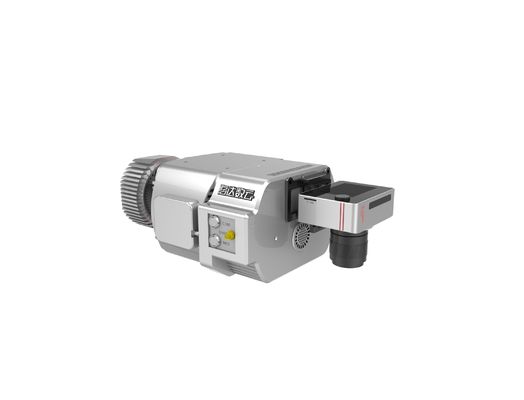

Zintegrowany powietrzny system pomiarowy LiDAR o wysokiej precyzji i wysokiej częstotliwości ARS-1000L o dokładności 15mm@150m i zasięgu 1350m
Lotniczy system pomiarowy LiDAR ARS-1000L jest systemem opartym na LiDAR firmy Riegl i przyjmuje jako nośnik UAV lub inne platformy.Został opracowany i zbudowany przez Wuhan Hi-Cloud Technology Co., Ltd. Po kilku latach ciągłej iteracyjnej aktualizacji wydajność systemu jest silniejsza, objętość jest lżejsza, instalacja jest wygodniejsza, a obsługa prostsza. przez większość użytkowników.
Integruje czujniki, takie jak precyzyjny laser, kamera o wysokiej rozdzielczości, GPS, nawigacja inercyjna MEMS i jednostka sterująca pamięcią masową.Wspierany przez technologię synchronizacji czasu niezależnej własności intelektualnej i zintegrowaną technologię integracji wielu czujników, synchronicznie uzyskuje chmurę punktów laserowych 3D, dane POS i dane obrazu.
Typowe scenariusze zastosowania lotniczego systemu pomiarowego LiDAR ARS-1000L
Główne cechy pokładowego systemu pomiarowego LiDAR ARS-1000L
1. Wysoka precyzja: w zakresie pomiarowym 150 m dokładność zakresu jest lepsza niż 15 mm;absolutna dokładność systemu jest lepsza niż 5 cm, co odpowiada potrzebom większości scenariuszy zastosowań.
2. Wysoka częstotliwość: częstotliwość emisji lasera systemu wynosi 750000 punktów/s.Sprzęt LiDAR wysokiej częstotliwości może być wyposażony w UAV o większej prędkości przelotowej.Jednocześnie można uzyskać więcej danych, co poprawia efektywność pozyskiwania danych.
3. Duży zasięg pomiarowy: maksymalny zasięg systemu LiDAR to 1350m;pomiar dalekiego zasięgu może poprawić wydajność akwizycji sprzętu i jednocześnie zbierać więcej danych chmury punktów.
4. Wieloplatforma: nadaje się nie tylko do głównego nurtu wielowirnikowego UAV i UAV ze stałymi skrzydłami VTOL, ale może być również montowana na platformach pojazdów i plecaków do pracy.
5. Wysoka integracja: integruje skaner laserowy 3D, moduł POS i wentylator z architekturą sprzętową;całkowita waga jest mniejsza niż 4,5 kg.
6. Wysokie bezpieczeństwo: nie ma szczeliny między stojakiem a systemem, co zapewnia stabilność i niezawodność sprzętu;zapewnia opatentowaną, lekką osłonę antykolizyjną, aby zapewnić pewną fizyczną ochronę sprzętu i zmniejszyć niepotrzebne uszkodzenia;moduł zapobiegania stratom jest opcjonalny.
Specyfikacja parametrów lotniczego systemu pomiarowego LiDAR ARS-1000L
| Wskaźnik | Parametr | Wskaźnik | Parametr |
| Bezwzględna dokładność |
poziomo <5 cm pionowe <5 cm |
Maksymalny zakres pomiarowy | 1350m @60% |
| Waga | 4,5 kg | Minimalny zakres pomiarowy | 5m |
| Składowanie | 1 TB SSD | Dokładność zasięgu | 15mm @150m |
| Napięcie wejściowe | 20~30V | Dokładność powtórzeń | 10mm @150m |
| Pobór energii | <75W | Maks.Efektywna częstotliwość punktowa | 750000 punktów/s |
| Operacja Temperatura | -10 ℃ ~ + 40 ℃ | Pole widzenia (do wyboru) | 0~330° 60 ° ~ 90 ° w powietrzu tryb |
| Środowisko przechowywania | -20 ℃ ~ + 50 ℃ Wilgotność < 85% |
Rozdzielczość kątowa | 0,001° |
| Klasa lasera | Klasa 1 (bezpieczny dla oczu) |
Dokładność pozycji (przetwarzanie końcowe) | Poziomo 0,01 m Wysokość 0,02m |
| Sprzęt laserowy do regulacji | 6 poziomów | Dokładność orientacji (przetwarzanie końcowe) | Kurs 0.010° Skok/przechylenie 0,005° |
| Maksymalna liczba odebranych ech | 4~15 | Rozdzielczość kamery | ≥42,4 MP |
| Częstotliwość skanowania (do wyboru) | 10~200 skanów/s | Waga kamery | <500g |
Badanie farm wiatrowych na obszarach górskich
Obszar badań to głównie teren górzysty.Średnia wysokość w obszarze badań farmy wiatrowej jest wysoka, a spadek wysokości w niektórych obszarach obszaru pomiarowego wynosi ponad 300 metrów.Cała farma wiatrowa zajmuje powierzchnię około 12 kilometrów kwadratowych.Roślinność jest subtropikalnym wiecznie zielonym lasem liściastym, o dużym stopniu pokrycia roślinnością i różnych typach.
Teren obszaru badań jest złożony, różnica wysokości jest duża, ruch uliczny jest niewygodny, środowisko klimatyczne złe.W obszarze badań znajduje się kilka turbin wiatrowych o wysokości ponad 100 metrów, dlatego zaprojektowanie trasy jest trudne.Linia wzroku jest poważnie zablokowana i trudno jest zlokalizować miejsce startu.
W projekcie zastosowano lotniczy laserowy system pomiarowy ARS-1000L.Na całym obszarze badań wybierane są trzy punkty startu i lądowania, co daje łącznie siedem lotów bojowych.
