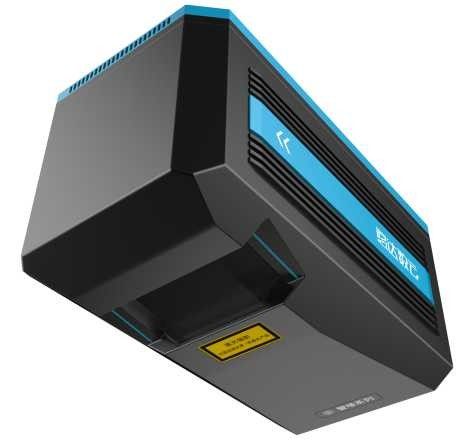

Lekki system UAV LiDAR o wysokiej częstotliwości PM-1500 100-2000 Khz

Wysoka częstotliwość 2 miliony punktów/s wysoka dokładność 5mm@50m lekki 4.4kg UAV LiDAR System PM-1500 o zasięgu 1500m

System PM-1500 UAV LiDAR, oparty na nowej generacji szkieletowej technologii szkieletowej, to nowo wprowadzony do użytku domowego lotniczy LiDAR o wysokiej częstotliwości punktowej, wysokiej częstotliwości linii, wysokiej precyzji i wysokiej integracji.Podstawowy element skanera laserowego z technologią multi-echa jest niezależnie opracowany przez Wuhan Hi-Cloud Technology Co., Ltd.Cały system integruje moduły takie jak precyzyjny moduł nawigacji inercyjnej oraz kamera do badań lotniczych.Dzięki innowacyjnie zoptymalizowanej konstrukcji waga systemu UAV LiDAR PM-1500 wynosi zaledwie 4,4 kg.PM-1500 może być montowany na różnych nośnikach, takich jak wielowirnikowy bezzałogowy statek powietrzny, bezzałogowy statek powietrzny VTOL, mały samolot i helikopter.

Obsługiwany przez technologię synchronizacji czasu niezależnych praw własności intelektualnej i zintegrowaną technologię integracji wielu czujników, może synchronicznie uzyskiwać chmurę punktów laserowych 3D i dane POS, szybko generować DSM, DEM i DOM oraz tworzyć modele DLG i 3D za pomocą pełnego zestawu danych oprogramowanie do przetwarzania i aplikacji.

Jest szeroko stosowany w różnych dziedzinach, takich jak podstawowe pomiary i mapowanie, cyfrowe modelowanie 3D, geodezja i mapowanie topograficzne, badanie katastralne, badanie ruchu, inspekcja linii energetycznych, badanie leśnictwa, monitorowanie katastrof i tak dalej.

Specyfikacja PM-1500

Cechy PM-1500

• Daleki zasięg: 1500 m przy 60% współczynnika odbicia.Ultradługi zasięg umożliwia systemowi przenoszenie platformy lotniczej z większą wysokością lotu i większą prędkością, ustawienie szerszego pasa lotu i jednoczesne zbieranie większej liczby danych chmury punktów, co znacznie poprawia wydajność pozyskiwania chmur punktów.
• Wysoka precyzja: dokładność zasięgu=5mm@50m, dokładność systemu<5cm.Dokładność możespełniają różne scenariusze aplikacji o wysokiej precyzji.
• Wysoka częstotliwość: do 2 milionów punktów na sekundę.Dane chmury punktów są bardziej precyzyjne i mogą dokładniej odzwierciedlać ukształtowanie terenu na badanym obszarze.
• Integracja: ogólna struktura systemu PM-1500 UAV LiDAR została innowacyjnie zoptymalizowana.Wysoce integruje czujniki, takie jak skaner laserowy, GPS, IMU i kamera do pomiarów lotniczych itp.

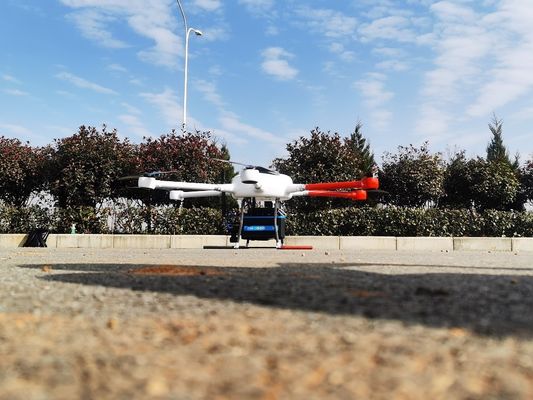

• Lekkość: 4,4 kg.Może być łatwo noszony przez osobę.Nadaje się do wielu platform, takich jak bezzałogowe statki powietrzne VTOL, wielowirnikowe bezzałogowe statki powietrzne i śmigłowce.
• Multi-echo: 4 razy echo.System PM-1500 UAV LiDAR wykorzystuje technologię multi-echa.Laserowy czujnik skanujący w systemie emituje impulsy laserowe w celu penetracji szczeliny wegetacyjnej i dotarcia do gruntu, aby uzyskać informacje o terenie pod roślinnością.
• Opłacalny: flagowy system UAV LiDAR o wysokiej precyzji, opracowany niezależnie przez Hi-Cloud.Jest dość opłacalny i zapewnia stabilną wydajność.

Projekty aplikacyjne PM-1500

1. Projekt modelu miasta 3D: uzyskaj wysokość budynku za pomocą modelu 3D, uzyskaj informacje o budynku za pomocą ukośnego obrazu i zdjęć terenu, a następnie zbuduj bazę danych informacji o budynku.

2. Projekt mapowania topograficznego:

• Wymagana gęstość punktów jest lepsza niż 16pt/m²;
• Wymagania dotyczące dokładności poziomej / pionowej: ≤5 cm, spełniają wymagania dotyczące pomiarów topograficznych i mapowania 1:500.

3. Inspekcja projektu linii przesyłowej 500kV DC: kontrolowana linia projektu to odcinek linii przesyłowej 500kV DC, obejmujący 3 wieże bazowe i 2 odstępy, o łącznej długości około 0,8km.
