Hi-Cloud, lider technologii skanowania laserowego 3D.
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Hi-Cloud |
| Orzecznictwo: | ISO, others upon the requests |
| Numer modelu: | System mapowania UAV PM-1500 |
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Walizka transportowa |
| Czas dostawy: | 20-30 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 15 zestawów/miesiąc |
| Dokładność zasięgu: | 5mm@50m | Maksymalny zasięg: | 1500m@60% |
|---|---|---|---|
| Rozdzielczość kątowa: | 0,001° | FoV: | 75° |
| PR: | 100-2000 Khz | Rozdzielczość kamery: | 42,4 MP |
| Waga: | 4,4 kg | Wymiar: | 293×165×164mm |
| Podkreślić: | System mapowania UAV 1500 m,zintegrowany system mapowania UAV,sprzęt do mapowania lidar 1500 m |
||

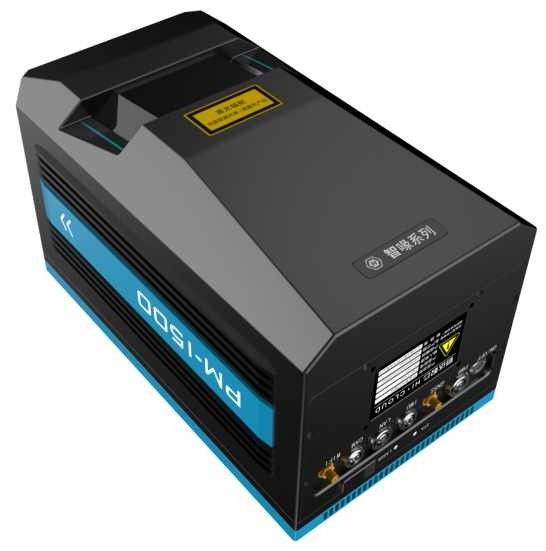

Dokładność 5mm@50m i zintegrowany system mapowania UAV o dużym zasięgu 1500m PM-1500 z wysoką częstotliwością 2 milionów punktów/s
System mapowania UAV PM-1500, oparty na nowej generacji szkieletowej technologii podstawowej, to nowo wprowadzony do użytku domowego, lotniczy LiDAR o wysokiej częstotliwości punktowej, wysokiej częstotliwości linii, wysokiej precyzji i wysokiej integracji.Podstawowym elementem systemu jest skaner laserowy z funkcją technologii multi-echo, który został niezależnie opracowany przez Wuhan Hi-Cloud Technology Co., Ltd.Zintegrowany wysoce precyzyjny skaner laserowy, precyzyjne punkty POS (GPS, IMU) i inne czujniki, obsługiwane przez technologię synchronizacji czasu niezależnych praw własności intelektualnej i zintegrowaną technologię integracji wielu czujników, może synchronicznie uzyskiwać chmurę punktów laserowych 3D i dane POS , szybko generuj DSM, DEM i DOM oraz produkuj modele DLG i 3D za pomocą pełnego zestawu oprogramowania do przetwarzania danych i aplikacji.

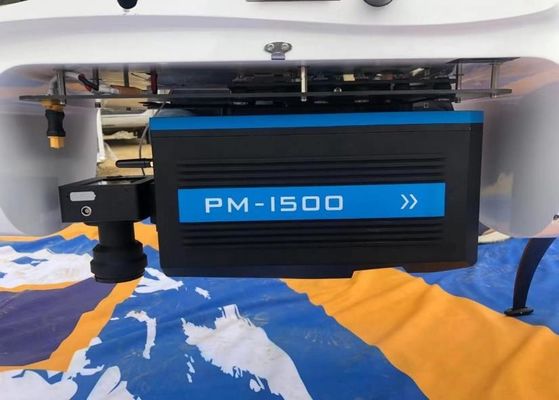

Może być stosowany do wielowirnikowych UAV, stałopłatów VTOL, małych samolotów i śmigłowców w celu uzyskania gęstych, precyzyjnych danych chmury punktów laserowych na ziemi na szybko latającej platformie mobilnej.Jest szeroko stosowany w mapowaniu geodezyjnym, cyfrowym modelowaniu 3D, pomiarach topograficznych i mapowaniu, badaniach katastralnych, badaniach ruchu, inspekcji linii energetycznych, badaniach leśnych, monitorowaniu katastrof i innych dziedzinach.
Specyfikacje PM-1500
|
Rzeczy |
Wskaźniki | Parametry |
| Skaner laserowy | Pasmo fali | Bliska podczerwień (klasa 1 ) |
| PR | 100-2000 Khz | |
| Maksymalny zakres pomiarowy | 1000m @ 20% współczynnik odbicia | |
| 1500m @ 60% współczynnik odbicia | ||
| Dokładność zasięgu | 5mm@50m | |
| Rozdzielczość kątowa | 0,001° | |
| Szybkość skanowania | 40-400 skanów/s | |
| FoV | 75° | |
| System POS | Dokładność pozycji (przetwarzanie końcowe) | Poziomo 0,01 m |
| Wysokość 0,02m | ||
| Dokładność orientacji (przetwarzanie końcowe) | Kurs 0,009° | |
| Skok/przechylenie 0,005° | ||
| System kamer | Rozdzielczość kamery | 42,4 MP |
| Długość ogniskowa | 28mm | |
| Wydajność systemu | Wymiar | 293×165×164mm |
| Bezwzględna dokładność | poziomo <5 cm | |
| pionowe <5 cm | ||
| Waga | 4,4 kg | |
|
Wiele ech |
4 razy | |
| Temperatura i wilgotność | Praca:-40 ℃ ~ 60 ℃, wilgotność 85% | |
| Przechowywanie: -45 ℃ ~ 70 ℃, wilgotność 85% |
Cechy PM-1500
1. Wysoka precyzja:Dokładność zasięgu systemu mapowania PM-1500 UAV może osiągnąć 5 mm przy 50 m, a wszechstronna dokładność systemu jest lepsza niż 5 cm, spełniając różne scenariusze zastosowań o wysokiej precyzji.
2. Daleki zasięg: maksymalny zasięg może osiągnąć 1500 m przy 60%.Ultradługi zasięg znacznie zapewnia bezpieczeństwo pracy w środowisku dużych wahań topograficznych i umożliwia systemowi przenoszenie platformy lotniczej z wyższą wysokością lotu i większą prędkością, ustawienie szerszego pasa lotu i jednoczesne zbieranie większej ilości danych o chmurach punktów
3. Wysoka częstotliwość: częstotliwość może osiągnąć2 miliony punktów na sekundę.Ta wysoka częstotliwość sprawia, że dane chmury punktów są bardziej precyzyjne i mogą dokładniej odzwierciedlać ukształtowanie terenu na badanym obszarze, zamiast dopasowywać współrzędne obiektu naziemnego.Ponadto urządzenia LiDAR wysokiej częstotliwości mogą być wyposażone w UAV o większej prędkości przelotowej, co może poprawić efektywność działania.
4. Multi-echo: System mapowania PM-1500 UAV może uzyskać do 4 sygnałów echa.Laserowy czujnik skanujący w systemie emituje impulsy laserowe w celu penetracji szczeliny wegetacyjnej i dotarcia do gruntu, aby uzyskać informacje o terenie pod roślinnością.
5. Integracja: Wysoce integruje czujniki, takie jak skaner laserowy, GPS, IMU i kamera do badań lotniczych itp. Nadaje się do wielu platform, takich jak UAV ze stałym skrzydłem VTOL, UAV z wieloma wirnikami i helikopter.
6. Lekkość: całkowita waga systemu wynosi mniej niż 4,4 kg. Można go łatwo przenosić przez osobę, zarówno samolotem, jak i szybką koleją.
7. Opłacalny: system mapowania PM-1500 UAV jest niezależnie opracowywany przez Hi-Cloud.Charakteryzuje się dużym zasięgiem, wysoką częstotliwością punktową, wysoką precyzją, stabilną ogólną wydajnością, uczciwą i hojną ceną oraz bardzo opłacalnym.
Praktyczny projekt PM-1500
Inspekcja linii przesyłowej 500kV DC
Opis projektu: Badana linia projektu to odcinek linii przesyłowej 500kV DC, w tym 3 wieże bazowe i 2 interwały, o łącznej długości około 0,8km. Linia przesyłowa na tym odcinku jest zelektryfikowana, o terenie pofałdowanym, pokrytym roślinnością, bogatym typy geomorficzne, dobra widoczność między wieżami i drogi mogą sięgać poniżej wież.
Wymagania projektowe: Analiza stanu punktów niebezpiecznych/Analiza predykcyjna punktów niebezpiecznych/Analiza ilościowa stanu komponentów
Rozwiązanie: Do akwizycji danych wykorzystywany jest system mapowania UAV PM-1500.DSM/DEM zostaną szybko wygenerowane do produkcji modeli DLG i 3D.
Wynik:
