Hi-Cloud, lider technologii skanowania laserowego 3D.
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Hi-Cloud |
| Orzecznictwo: | ISO, others upon the requests |
| Numer modelu: | System mapowania UAV ARS-1000L |
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Walizka transportowa |
| Czas dostawy: | 10 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 10 zestawów/miesiąc |
| Waga: | 4,5 kg | Składowanie: | 1 TB SSD |
|---|---|---|---|
| Maksymalny zasięg: | 1350m @60% | Dokładność zasięgu: | 15mm @150m |
| FoV (do wyboru): | 0 ~ 330 ° z 60 ° ~ 90 ° w trybie powietrznym | Rozdzielczość kątowa: | 0,001° |
| Operacja Temperatura: | -10 ℃ ~ + 40 ℃ | Środowisko przechowywania: | -20℃~+50℃; -20 ℃ ~ + 50 ℃; Humidity < 85% Wilgotność < 85% |
| Podkreślić: | System mapowania topograficznego UAV,system mapowania UAV z lotu ptaka,badanie lotnicze UAV o wadze 4 |
||
Wysokie bezpieczeństwo Zasięg 4,5 kg 1350m@60% wieloplatformowy system mapowania UAV ARS-1000L z dokładnością 15mm@150m

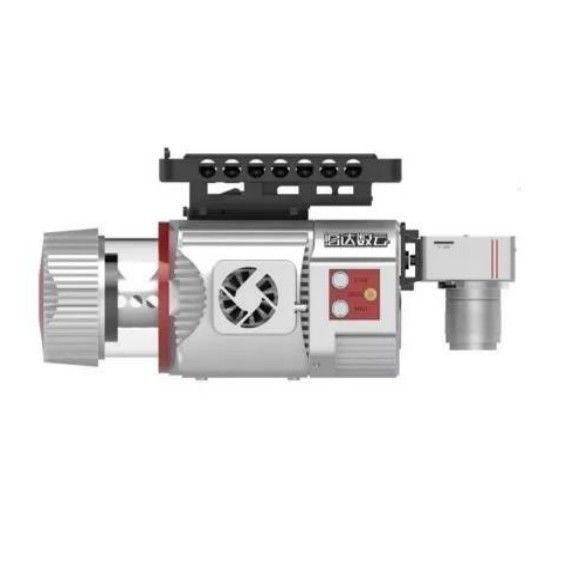

Bazując na Riegl LiDAR, system mapowania UAV ARS-1000L został opracowany i zbudowany przez Hi-Cloud.Jest to wysoce zintegrowany system z modułami precyzyjnego lasera, kamery wysokiej rozdzielczości, GPS, nawigacji inercyjnej MEMS oraz jednostki sterującej pamięcią masową.Dzięki zaletom wysokiej wydajności, lekkiej objętości, wygodnej instalacji i prostej obsłudze, został rozpoznany przez większość użytkowników i szeroko stosowany w mapowaniu awaryjnym, mapowaniu topograficznym, inspekcji linii energetycznych, badaniu autostrad, badaniu raf przybrzeżnych, wykopach i objętości napełniania obliczenia, badania archeologiczne i kartowanie oraz inne dziedziny.
Specyfikacje systemu mapowania UAV ARS-1000L
1. Wydajność systemu
| Wskaźnik | Parametr |
| Bezwzględna dokładność |
poziomo <5 cm pionowy <5 cm |
| Waga | 4,5 kg |
| Składowanie | 1 TB SSD |
| Napięcie wejściowe | 20~30V |
| Pobór energii | <75W |
| Operacja Temperatura |
-10 ℃ ~ + 40 ℃ |
| Środowisko przechowywania | -20 ℃ ~ + 50 ℃ Wilgotność < 85% |
| Klasa lasera | Klasa 1 (bezpieczny dla oczu) |
|
Wskaźnik |
Parametr |
| Maksymalny zakres pomiarowy | 1350m @60% |
| Minimalny zakres pomiarowy | 5m |
| Dokładność zasięgu |
15mm @150m |
| Dokładność powtórzeń | 10mm @150m |
| Maks.Efektywna częstotliwość punktowa | 750000 punktów/s |
| Sprzęt laserowy do regulacji | 6 poziomów |
| Maksymalna liczba odebranych ech |
4~15 |
|
Pole widzenia (do wyboru) |
0~330° 60 ° ~ 90 ° w powietrzu tryb |
| Częstotliwość skanowania (do wyboru) | 10~200 skanów/s |
| Rozdzielczość kątowa | 0,001° |
|
Wskaźnik |
Parametr |
| Dokładność pozycji (przetwarzanie końcowe) | Poziomo 0,01 m Wysokość 0,02m |
| Dokładność orientacji (przetwarzanie końcowe) | Kurs 0.010° Skok/przechylenie 0,005° |
| Wskaźnik | Parametr |
| Rozdzielczość kamery | ≥42,4 MP |
| Waga kamery | <500g |
Praktyczny projekt aplikacji UAV Mapping System ARS-1000L
Badanie farm wiatrowych na obszarach górskich
Przegląd
Obszar badań to głównie teren górzysty.Średnia wysokość w obszarze badań farmy wiatrowej jest wysoka, a spadek wysokości w niektórych obszarach obszaru pomiarowego wynosi ponad 300 metrów.Cała farma wiatrowa zajmuje powierzchnię około 12 kilometrów kwadratowych.Roślinność jest subtropikalnym wiecznie zielonym lasem liściastym, o dużym stopniu pokrycia roślinnością i różnych typach.
Trudności
Teren obszaru badań jest złożony, różnica wysokości jest duża, ruch uliczny jest niewygodny, środowisko klimatyczne złe.W obszarze badań znajduje się kilka turbin wiatrowych o wysokości ponad 100 metrów, dlatego zaprojektowanie trasy jest trudne.Linia wzroku jest poważnie zablokowana i trudno jest zlokalizować miejsce startu.
Rozwiązanie

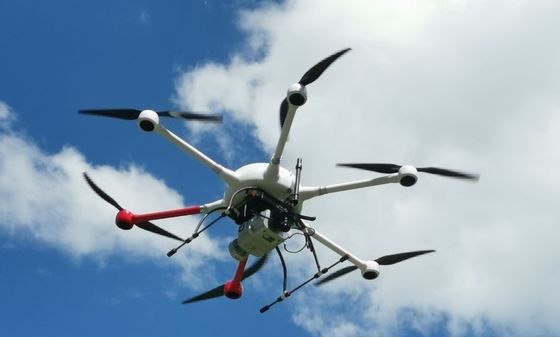

W projekcie zastosowano lotniczy laserowy system pomiarowy ARS-1000L.Na całym obszarze badań wybierane są trzy punkty startu i lądowania, co daje łącznie siedem lotów bojowych.
