40 - 300 mm 1,5% FS Sterowana oprogramowaniem 3-ramienna sonda suwmiarki

40～300 mm 1,5% FS Sterowana oprogramowaniem JJY-3D 3-ramienna suwmiarka

Opis

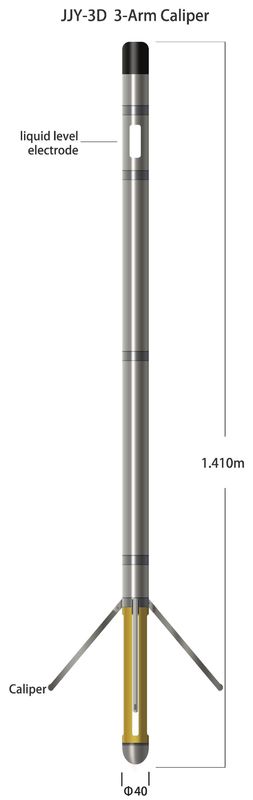

Sonda 3-ramiennego suwmiarki rejestruje pojedynczy ciągły dziennik średnicy otworu wiertniczego za pomocą trzech mechanicznie sprzężonych ramion stykających się ze ścianą otworu wiertniczego. Wyposażona również w elektrodę do wykrywania poziomu cieczy, mierzy głębokość poziomu cieczy w otworze wiertniczym. Głębokość poziomu cieczy i Suwmiarka jest ważnym parametrem hydrologicznym oraz informacją o pozyskiwaniu studni.

Warunki pracy: bez obudowy (płyn z odwiertu: suchy, woda lub błoto)

Cechy i zalety

1. Otwieranie i zamykanie ramion suwmiarki napędu silnikowego odbywa się za pomocą polecenia powierzchniowego, dzięki czemu sonda może wejść do otworu wiertniczego z cofniętymi ramionami.

2. Łatwa wymiana długości ramion zacisku i końcówek zużycia

Aplikacje

Ocena integralności skały

Lokalizacja złamań i ubytków

Pomiar średnicy otworu

Obliczanie objętości odwiertu przed wykonaniem odwiertu, cementacją

Często używane w implementacji równań korekcji środowiskowej dla innych logów

Parametr

1. Tryb pomiaru: trzy mechanicznie połączone ramiona w kontakcie

2. Zakres pomiarowy: 40 ～ 300 mm

3. Dokładność pomiaru: 1,5% FS

4. Tryb otwierania: sterowany programowo (silnik jako organ transakcyjny)

5. Środowisko: temperatura (85 ℃) (ciśnienie ≤ 20 MPa)

6. Interfejs kompozytowy FD-3019 (zamówienie specjalne)

7. Sygnał: kody bipolarne
