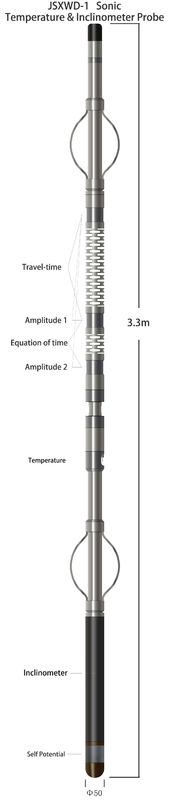

Sonda inklinometryczna do pomiaru temperatury Sonic 125-555μS/M z czujnikiem Pt100

125μs/m~555μs/m Sondy, temperatury i inklinometr Dokładność sondy 5μs/m z czujnikiem pt100

Opis

Sonda Sonic jest szeroko stosowana w przemyśle wód gruntowych, górnictwie i geotechnice.Bale dźwiękowe są szeroko stosowane, często w połączeniu z innymi balami, aby zapewnić porowatość, przepuszczalność i właściwości geomechaniczne.Ta sonda jest idealna do zastosowań w otworach osłoniętych i otwartych, takich jak identyfikacja pęknięć i rejestracja wiązań cementowych.

Sonda temperatury zapewnia pomiary temperatury w odwiercie.Pomiar temperatury w odwiercie jest pomocny w wykrywaniu anomalii spowodowanych zdarzeniami, takimi jak przepływ płynu do odwiertu.

Inklinometr nadaje się do obszarów niemagnetycznych lub słabych magnetycznych przy użyciu kierunku wiercenia instrumentów testujących.Może być stosowany w geologii, przemyśle naftowym, węglowym i innych w procesie wiercenia, testując jakość otworu.W budownictwie wodnym, autostrady, koleje, mosty, tunele itp. mogą być również stosowane w inżynierii wiertniczej.

Przyrząd wykorzystuje zaawansowaną nowoczesną technologię czujnika i technologię przetwarzania cyfrowego, kompletną w zdalny sposób pomiaru kąta zenitalnego i pomiaru kąta azymutu.Charakteryzuje się wysoką dokładnością pomiaru, przyrząd jest prosty i nie wymaga konserwacji, wysokiej niezawodności i innych istotnych cech szerokiego zakresu zastosowań.

Warunki pracy: nieosłonięty, płyn z odwiertu: woda lub błoto.

Cechy i zalety

1. Zaimplementuj falę o wysokiej energii generowaną przez przetwornik ceramiczno-piezoelektryczny.

2. Uniwersalna, wszechobecna sonda, która działa w szerokim zakresie zastosowań i warunków wiertniczych.

3. Czujnik przyjmuje platynową rezystancję Pt100 o małej stałej czasowej i może szybko identyfikować zmiany temperatury w warstwie.

Aplikacje

Identyfikacja i charakterystyka hydrauliczna pęknięć

Identyfikacja litologiczna

Zmienność wytrzymałości skały

Ocena porowatości i przepuszczalności

Otwór w obudowie: Cement Bond Logging (CBL)

Identyfikacja przepływu płynu w otwartym/osłoniętym otworze

Lokalizacja zwierciadła wody (monitorowanie studni)

Lokalizacja interwałów wody o różnej jakości

Rejestrowanie gradientu geotermalnego

Często używany w realizacji równań kompensacji temperatury dla innych logów

Parametr

1. Czujnik dźwiękowy: przetwornik ceramiczno-piezoelektryczny

2. Zakres pomiarowy dźwięku: 125 μs/m ~ 555 μs/m

3. Dokładność pomiaru dźwiękowego: 5 μs/m

4. Podstawa czasu dźwiękowego: 0.5 μs, stabilność: 0,1 PPM

5. Potencjał spontaniczny (SP) Zakres pomiarowy: ± 1200 mV;

6. Potencjał spontaniczny (SP) Dokładność pomiaru: 2%

7. Zakres temperatur: 0 ℃ ~ 100 ℃, rozdzielczość: 0,025 ℃

8. Czujnik temperatury: odporność na platynę (pt100)

9. Zakres pomiaru azymutu: 0 ° ～ 360 °

10. Dokładność pomiaru azymutu: kąt wierzchołkowy ≥ 1 °, lepiej niż ± 2 ° (szerokość geograficzna: 0 ° ～ ± 45 °)

11. Zakres pomiaru kąta wierzchołka: 0 ° ～ 50 °

12. Dokładność pomiaru kąta wierzchołka: ± 0,1 °

13. Sygnał: kody bipolarne

14. Środowisko: temperatura (80 ℃, ciśnienie ≤ 20 MPa)
