1～2500ΩM 0～250℃ Oporność geotermalna i inklinometria z czujnikiem rezystancji platyny

1～2500ΩM 0～250℃ Oporność geotermalna i inklinometria z czujnikiem rezystancji platyny

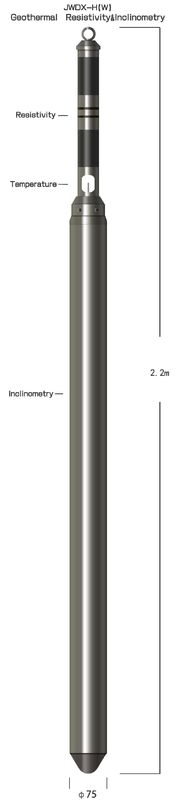

Sonda geotermalna rezystywności i inklinometrii jest wielofunkcyjnym i wysokowydajnym kombinowanym przyrządem rejestrującym. Można mierzyć wiele parametrów w tym samym czasie, temperaturę, kąt wierzchołkowy, azymut, rezystywność Laterolog-3 itp. Pomiar rezystywności metodą skupienia prądu , zredukować płyn uzupełniający, aby obliczyć wpływ warstw rezystywności i niskiej rezystancji, tak aby pomiar rezystywności pozornej obliczeń był bliższy rzeczywistej rezystywności skały.Szybkość gięcia, mimośród, przemieszczenie poziome i odległość pionowa otworu wiertniczego można również obliczyć, mierząc kąt i azymut.

Warunki pracy: bez obudowy (płyn z odwiertu: woda lub błoto)

Cechy i zalety

1. Oporność boczna ma silną zdolność do stratyfikacji profilu litologicznego i jest mniej podatna na wpływ płynu ze studni.

2. Precyzyjny czujnik przyspieszenia grawitacyjnego i precyzyjny czujnik pola magnetycznego są przystosowane do poprawy odporności na wstrząsy i trwałości instrumentu.

3. Czujnik przyjmuje platynową rezystancję pt1000 o małej stałej czasowej i może szybko zidentyfikować zmiany temperatury w warstwie.

Aplikacje

1. Zmiany facjalne；Ilościowe właściwości formacji geologicznej;

2. Badanie i badanie zasobów geotermalnych, określenie położenia warstwy wytwarzającej ciepło i znalezienie warstwy wytwarzającej ciecz i warstwy tracącej;

3. Badanie zasobów hydrologicznych i wód podziemnych;

4. Badania nad okresem nieuchronnego trzęsienia ziemi i wczesne przewidywanie, zapobieganie katastrofom geologicznym i inżynieria sterowania.

Parametr

1. Elektroda skupiająca: elektroda ze stali nierdzewnej, długość: A0 = 60 mm, Ap = 2 × 120 mm

2. Zakres rezystywności: 1 ~ 2500ΩM, dokładność: 5％

3. Czujnik temperatury: odporność na platynę (pt1000)

4. Zakres temperatur: 0 ~ 250 ℃ (rozdzielczość: 0,025 ℃)

5. Zakres kąta wierzchołka: 0 ° ～ 50 °, Dokładność: ± 0,1 °, Rozdzielczość: 0,01 °,

6. Zakres azymutu: 0 ° ~ 360 °, Dokładność: ± 4 ° (wierzchołek 1 ° ~ 30 °)

7. Środowisko: Ciśnienie ≤100 MPa: Temperatura (250 ℃) (Praca 10 godzin prosto)
