Cyfrowy system rejestrowania sondy o długości 1000 - 1500 mm

ΦSonda o średnicy 40 i Φ50 mm i długości 1000 ~ 1500 mm systemu rejestrowania JHD-2D

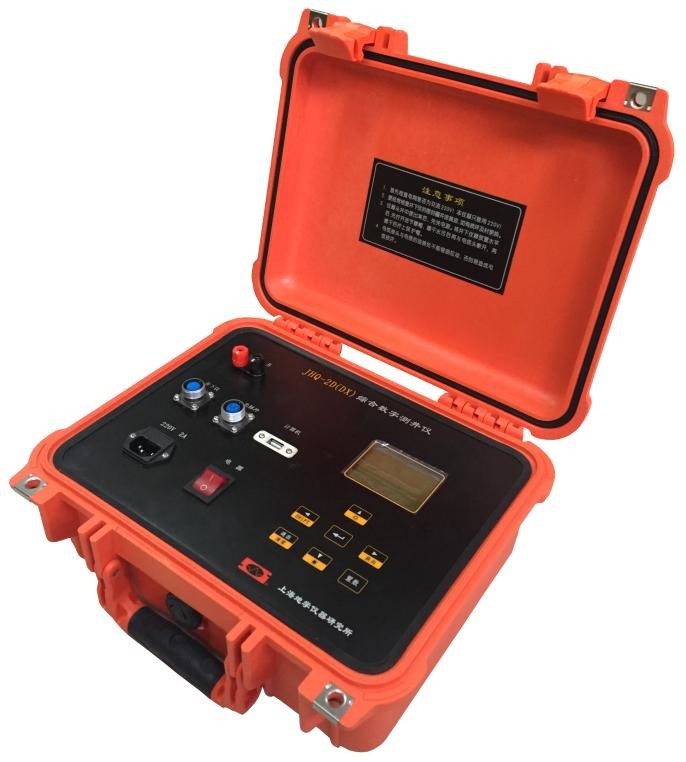

JHQ - 2D to cyfrowy system rejestrowania specjalnie zaprojektowany dla wygody pracy w terenie, który może łączyć się z różnymi rodzajami rur i kłód.Ponieważ system ten wykorzystuje szereg zaawansowanych technologii, poprawia wykorzystanie jednego naziemnego instrumentu kontrolującego jedną ciężką sondę rejestrującą w jeden naziemny instrument kontrolujący różne rodzaje sond rejestrujących, obejmuje również głęboki pomiar, zasilanie i tak dalej na.Przyrząd jest lekki i prosty w obsłudze i konserwacji, który można podłączyć do typu rurki, która może być aseizmatyczna, odporna na temperaturę, wilgoć i wysoka niezawodność.

Opis

JHQ - Zintegrowany cyfrowy system rejestrowania 2D to nowa generacja cyfrowego sprzętu do rejestrowania, która opiera się na podsumowaniu ponad 20 lat w produkcji i udanym doświadczeniu w badaniach i rozwoju cyfrowego sprzętu do rejestrowania, podążając za międzynarodowym nowym trendem rozwoju małego cyfrowego technologii pozyskiwania drewna i łączenia z warunkami krajowymi Chin.Ten zestaw sprzętu ma następujące zalety w porównaniu z innymi podobnymi produktami:

(1) parametry pomiaru są duże, a zakres szeroki.

(2) niezawodność jest wysoka, a średni czas między awariami (MTBF) jest długi.

(3) przenośny, wygodny do transportu mobilnego.

(4) obsługa i konserwacja jest prosta.

Głównym powodem tych zalet jest to, że projektowanie i rozwój absorbują zasługi innych, w pełni uwzględniając różnorodne potrzeby przemysłu i biorąc pod uwagę konkurencyjność na rynku międzynarodowym.System JHQ - 2D może mierzyć ponad 20 rodzajów parametrów, pokrytych rudą metalu, węglem, polem naftowym, radioaktywnością, hydrologią i innymi obszarami różnych wymagań użytkownika, z bardzo opłacalnymi kosztami.

Cechy i zalety

1. Standaryzacja i modułowość

W zintegrowanym cyfrowym systemie rejestrowania sterowania JHQ - 2D, zarówno sprzęt, jak i oprogramowanie, bez względu na sondę lub skrzynkę uziemiającą, pomiar sygnału lub transmisję sygnału, przyjęły koncepcję standaryzacji i modularyzacji.Korzyści wynikające ze standaryzacji i modułowości Produkt charakteryzuje się doskonałą spójnością, łatwością konserwacji i niezawodnością.Jest wygodny w obsłudze i konserwacji.Akcesoria są w 100 procentach uniwersalne i w każdej chwili można je rozbudować.

2. Całkowicie podziemna transmisja sygnału cyfrowego i pomiarowego

Wszystkie sygnały z sondy podziemnej są konwertowane przez A/D i po zakodowaniu wysyłane na ziemię.Sonda podziemna to dwukierunkowa komunikacja uliczna.Pomiary transmisji kodu cyfrowego znacznie poprawiają zdolność przeciwzakłóceniową, a sam system może korygować kod błędu, co gwarantuje jakość transmisji sygnału.

3. Technologia oversamplingu w celu uzyskania jak największej ilości informacji o formacji

System JHQ-2D wykorzystuje metodę próbkowania do zbierania informacji o formacji.Wielkość nadpróbkowania wzrasta wraz ze spadkiem prędkości rejestrowania, a nadmierne próbkowanie zapewnia potrzebę filtrowania cyfrowego, zwiększania rozdzielczości przestrzennej i sprawdzania użytecznych informacji.

4. Mały rozmiar podziemnej sondy o wysokim ciśnieniu

Sonda JHQ - 2D ma prawie średnicę Φ40 i Φ50 mm, wygląd o długości 1000 ~ 1500 mm.Sonda wykonana jest ze stali nierdzewnej.Odporność na ciśnienie wody 20 ~ 40 MPa, temperatura 70 ~ 90 ℃.Zamówienia specjalne mogą mieć odporność na ciśnienie wody 60 MPa, odporność na temperaturę 120 ℃.

Parametr

1. Korzystanie ze środowiska: Zasilanie: 220 V, 50 Hz； Korzystanie z temperatury otoczenia: -20 ℃ ~ 45 ℃； Korzystanie z wilgotności otoczenia: 90% lub mniej (45 ℃)

2. System pomiaru głębokości: Zakres pomiaru głębokości: 0 ~ 9999,99 m；Rozdzielczość głębokości: 0,28 mm；Zakres pomiaru prędkości: 0 ~ 9999m/h；Głęboki optyczny sygnał impulsowy: 3600 impulsów na metr

3. System transmisji sygnału: Sygnał wyjściowy dolnego otworu: kodowanie bipolarne；Komunikacja z komputerem: RS232 lub USB；Poziom wykrywania sygnału podziemnego: plus lub minus 0,5 V ~ plus lub minus 12 V

4. Określ głębokość wykresu;1:10;1:50.1:100.1:0;1, 50, 0 itd.

5. Dokładność rysowania: 8 punktów na milimetr (krzywa)；64 piksele na milimetr kwadratowy (metoda obrazu)
