Hi-Cloud, lider technologii skanowania laserowego 3D.
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | Hi-Cloud |
| Orzecznictwo: | ISO, others upon the requests |
| Numer modelu: | Powietrzny system LiDAR ARS-1000L |
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Walizka transportowa |
| Czas dostawy: | 10 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 10 zestawów/miesiąc |
| Maksymalny zakres pomiarowy: | 1350m @60% | Minimalny zakres pomiarowy: | 5m |
|---|---|---|---|
| Dokładność zasięgu: | 15mm @150m | Rozdzielczość kątowa: | 0,001° |
| Waga: | 4,5 kg | Rozdzielczość kamery: | ≥42,4 MP |
| Podkreślić: | 1350 m powietrzny system LiDAR,system lidar dronów o wysokiej dokładności,system lidar dronów 1350 m |
||
Daleki zasięg 1350m wieloplatformowego systemu lotniczego LiDAR ARS-1000L z wysoką dokładnością 15mm@150m
Powietrzny system LiDAR ARS-1000L to system oparty na LiDAR firmy Riegl, który został opracowany i zbudowany przez Hi-Cloud.Powietrzny system LiDAR ARS-1000L przyjmuje jako nośnik platformę UAV.Po kilku latach ciągłej iteracyjnej modernizacji, w oparciu o zachowanie poprzednich cech, jego architektura sprzętowa, wydajność przetwarzania, objętość i waga, akcesoria do załadunku i rozładunku zostały kompleksowo zmodernizowane.
System jest szeroko stosowany w mapowaniu awaryjnym, mapowaniu topograficznym, inspekcjach linii energetycznych, badaniach autostrad, badaniach raf przybrzeżnych, obliczeniach wykopów i wypełnień, badaniach archeologicznych i mapowaniu oraz w innych dziedzinach.
Główne zalety systemu ARS-1000L
1. W zakresie pomiarowym 150 m dokładność pomiaru jest lepsza niż 15 mm.
2. Maksymalny zasięg systemu LiDAR to 1350m, a system może pracować normalnie nawet w środowisku o dużym spadku terenu.

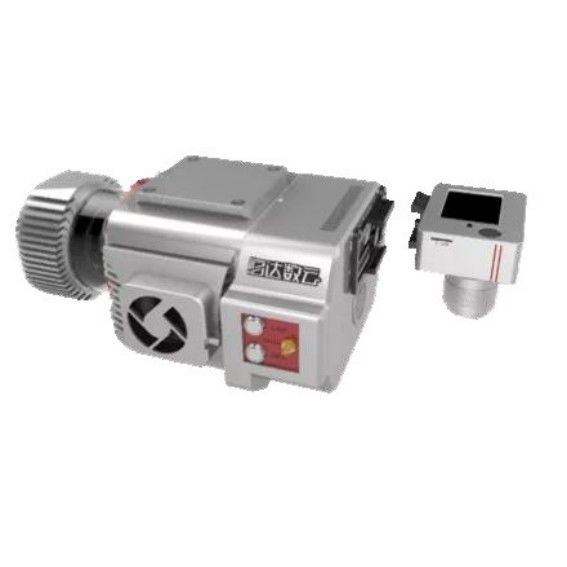

3. System integruje skaner laserowy 3D, moduł POS i wentylator z architekturą sprzętową, co nie tylko poprawia ogólną wydajność i stabilność systemu, ale także kompresuje głośność do ekstremalnych warunków, a całkowita waga jest mniejsza niż 4,5 kg .

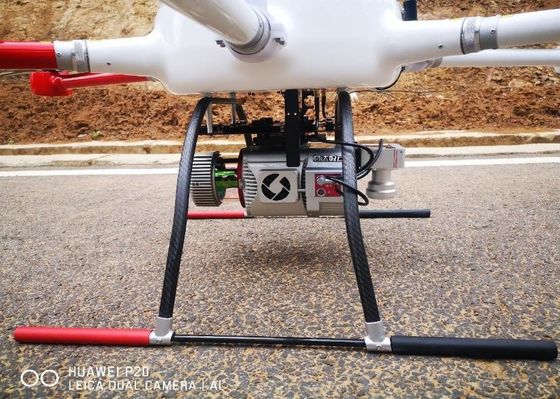

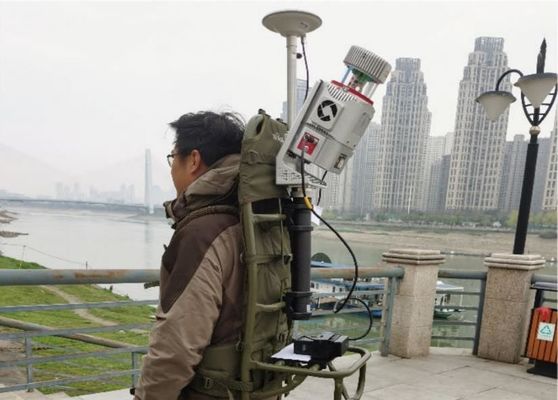

4. Niewielka objętość i waga systemu pozwalają na jego dobre przenoszenie na różnych platformach nośnych.Nadaje się nie tylko do głównego nurtu wielowirnikowego bezzałogowego statku powietrznego i stałopłatów VTOL, ale może być również montowany na platformach pojazdów i plecaków do pracy.
5. Cały system przyjmuje szybką konstrukcję przesuwną i nie ma szczeliny między stojakiem a systemem, co zapewnia stabilność i niezawodność sprzętu.
6. System zapewnia również opatentowaną lekką osłonę antykolizyjną, aby zapewnić pewną fizyczną ochronę sprzętu i zmniejszyć niepotrzebne uszkodzenia sprzętu w niektórych trudnych warunkach i sytuacjach awaryjnych.
7. Moduł zapobiegania stratom jest opcjonalny.Po zgubieniu UAV można również znaleźć pozycję sprzętu, aby ułatwić wyszukiwanie sprzętu.
8. Częstotliwość emisji lasera systemu wynosi 750000 punktów na sekundę.Wyższa częstotliwość punktów oznacza, że może lepiej odzwierciedlać ukształtowanie terenu w badanym obszarze i uzyskać dokładniejsze dane dotyczące chmury punktów.
Główne parametry systemu ARS-1000L
| Rzeczy | Wskaźnik | Parametr |
| Wydajność systemu | Bezwzględna dokładność |
poziomo <5 cm pionowy <5 cm |
| Waga | 4,5 kg | |
| Składowanie | 1 TB SSD | |
| Napięcie wejściowe | 20~30V | |
| Pobór energii | <75W | |
| Operacja Temperatura | -10 ℃ ~ + 40 ℃ | |
| Środowisko przechowywania | -20 ℃ ~ + 50 ℃ Wilgotność < 85% |
|
| Klasa lasera | Klasa 1 (bezpieczny dla oczu) |
|
| Skaner laserowy | Maksymalny zakres pomiarowy | 1350m @60% |
| Minimalny zakres pomiarowy | 5m | |
| Dokładność zasięgu | 15mm @150m | |
| Dokładność powtórzeń | 10mm @150m | |
| Maks.Efektywna częstotliwość punktowa | 750000 punktów/s | |
| Sprzęt laserowy do regulacji | 6 poziomów | |
| Maksymalna liczba odebranych ech | 4~15 | |
| Pole widzenia (do wyboru) | 0~330° 60 ° ~ 90 ° w powietrzu tryb |
|
| Częstotliwość skanowania (do wyboru) | 10~200 skanów/s | |
| Rozdzielczość kątowa | 0,001° | |
| System POS | Dokładność pozycji (przetwarzanie końcowe) | Poziomo 0,01 m Wysokość 0,02m |
| Dokładność orientacji (przetwarzanie końcowe) | Kurs 0.010° Skok/przechylenie 0,005° |
|
| System kamer | Rozdzielczość kamery | ≥42,4 MP |
| Waga kamery | <500g |
Praktyczny projekt systemu ARS-1000L
Badanie farm wiatrowych na obszarach górskich
Obszar badań to głównie teren górzysty.Średnia wysokość w obszarze badań farmy wiatrowej jest wysoka, a spadek wysokości w niektórych obszarach obszaru pomiarowego wynosi ponad 300 metrów.Cała farma wiatrowa zajmuje powierzchnię około 12 kilometrów kwadratowych.Roślinność jest subtropikalnym wiecznie zielonym lasem liściastym, o dużym stopniu pokrycia roślinnością i różnych typach.
Teren obszaru badań jest złożony, różnica wysokości jest duża, ruch uliczny jest niewygodny, środowisko klimatyczne złe.W obszarze badań znajduje się kilka turbin wiatrowych o wysokości ponad 100 metrów, dlatego zaprojektowanie trasy jest trudne.Linia wzroku jest poważnie zablokowana i trudno jest zlokalizować miejsce startu.
W projekcie zastosowano lotniczy laserowy system pomiarowy ARS-1000L.Na całym obszarze badań wybierane są trzy punkty startu i lądowania, co daje łącznie siedem lotów bojowych.
