4,4 kg wysoce precyzyjny mobilny system LiDAR PM-1500 PRR100-2000 kHz

4.4kg 5mm@50m wysoka precyzja 1500m@60% dalekiego zasięgu mobilny system LiDAR PM-1500 z częstotliwością 2 miliony punktów/s

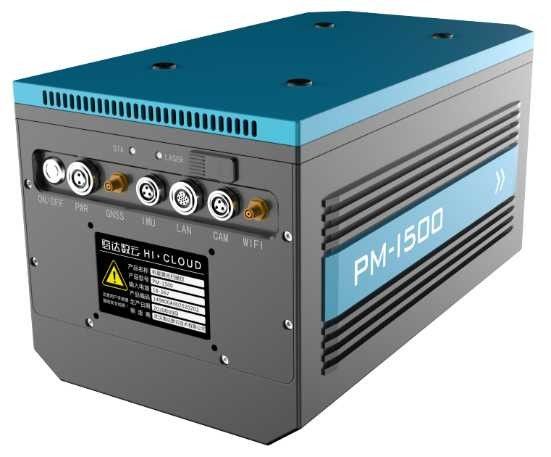

Niezależnie opracowany przez Wuhan Hi-Cloud Technology Co., Ltd., wysoce precyzyjny i dalekiego zasięgu mobilny system LiDAR PM-1500 łączy w sobie precyzyjny skaner laserowy, precyzyjne punkty POS (GPS, IMU) i inne czujniki oparte na nowa generacja podstawowych ram technologii.Podstawowym elementem systemu jest skaner laserowy z funkcją technologii multi-echo.

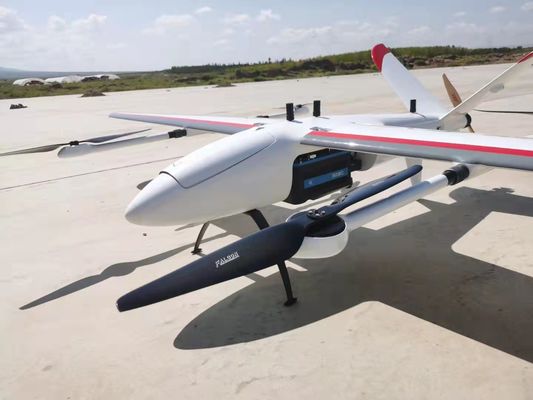

Może być stosowany do wielowirnikowych UAV, stałopłatów VTOL, małych samolotów i śmigłowców w celu uzyskania gęstych, precyzyjnych danych chmury punktów laserowych na ziemi na szybko latającej platformie mobilnej.Może synchronicznie uzyskiwać chmurę punktów laserowych 3D i dane POS, szybko generować DSM, DEM i DOM oraz tworzyć modele DLG i 3D za pomocą pełnego zestawu oprogramowania do przetwarzania danych i aplikacji.System jest szeroko stosowany w nowych podstawowych pomiarach i mapach, cyfrowym modelowaniu 3D, pomiarach topograficznych i mapowaniu, badaniach katastralnych, badaniach ruchu, inspekcji linii energetycznych, badaniach leśnych, monitorowaniu katastrof i innych dziedzinach.

Specyfikacja parametrów mobilnego systemu LiDAR PM-1500

Rzeczy	Wskaźniki	Parametry
Kamera	Rozdzielczość kamery	42,4 MP
	Długość ogniskowa	28mm



Rzeczy	Wskaźniki	Parametry
System POS	Dokładność pozycji (przetwarzanie końcowe)	Poziomo 0,01 m
		Wysokość 0,02m
	Dokładność orientacji (przetwarzanie końcowe)	Kurs 0,009°
		Skok/przechylenie 0,005°



Główne zaletymobilny system LiDAR PM-1500

1. Wysoka precyzja:Dokładność zasięgu mobilnego systemu LiDAR PM-1500 może osiągnąć 5mm@50m, a wszechstronna dokładność systemu jest lepsza niż 5cm, spełniając różne scenariusze zastosowań o wysokiej precyzji.



2. Wysoka częstotliwość: Mobilny system LiDAR PM-1500 o super wysokiej częstotliwości do 2 milionów punktów na sekundę może być wyposażony w UAV o większej prędkości przelotowej, a jednocześnie można uzyskać więcej danych.



3. Długi zakres pomiarowy: bardzo długi zasięg 1500 metrów znacznie zapewnia bezpieczeństwo pracy w środowisku dużych wahań topograficznych.



4. Lekki korpus: Całkowita waga systemu to mniej niż 4,4 kg.Nawet jeśli wychodzisz do pracy z UAV i innymi akcesoriami, zwykły pojazd może je wszystkie załadować, co jest bardzo wygodne.



5. Integracja: Ogólna struktura lotniczego laserowego systemu pomiarowego PM-1500 została w innowacyjny sposób zoptymalizowana.Wysoce integruje czujniki, takie jak skaner laserowy, GPS, IMU i powietrzna kamera pomiarowa, itp. Jest lekki i łatwy w instalacji.



6. Technologia multi-echa: mobilny system LiDAR PM-1500 wykorzystuje technologię multi-echa.Może odbierać do 4 sygnałów echa, penetrować drzewa i przekazywać najbardziej rzeczywiste informacje o powierzchni, nawet na obszarach gęsto porośniętych roślinnością.



Praktyczne zastosowania:



1. Pomiary topograficzne wg PM-1500



2. Cyfrowy model miasta 3D autorstwa PM-1500



3. Inspekcja linii przesyłowej 500kV DC przez PM-1500
