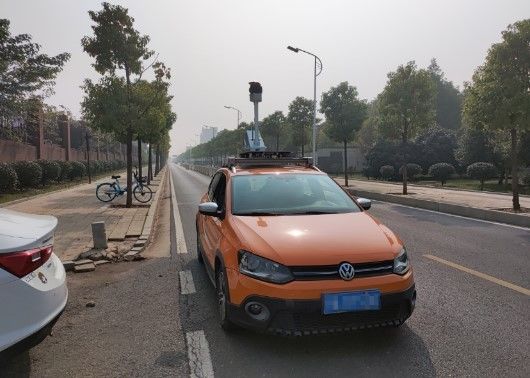

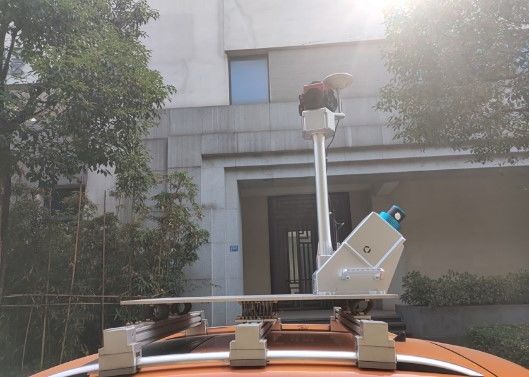

Lekki system mapowania mobilnego HiScan-C LiDAR Samochodowy czujnik LiDAR

Precyzja 5mm@40m 150m/300/600m@90% zasięg 200 skanów/s Mobilny system mapowania HiScan-C LiDAR do monitorowania kopalni odkrywkowych

Osuwisko na zboczu jest częstą poważną katastrofą w produkcji kopalni odkrywkowej.W celu zapewnienia bezpiecznej produkcji kopalni odkrywkowej szczególnie ważne jest dokładne i skuteczne monitorowanie i przewidywanie osuwisk stoków.Tradycyjną metodą monitoringu stoków odkrywkowych jest organizowanie punktów monitoringu do okresowych obserwacji.Tradycyjna metoda monitoringu ma następujące wady: po pierwsze, geodeci nie mogą dotrzeć do niektórych obszarów niebezpiecznych, co powoduje, że punkty monitoringu nie obejmują pełnego obrazu;po drugie, zbieranie pól zajmuje dużo czasu, a cykl aktualizacji jest długi.

Mobilny system mapowania LiDAR z serii HiScan umożliwia szybkie wykonanie mapowania całego obszaru wydobywczego.Uzyskane dane chmury punktów laserowych 3D charakteryzują się dużą gęstością i brakiem pominięć, co znacznie poprawia doprecyzowanie danych pomiarowych terenu na obszarze górniczym.Stopień deformacji i przemieszczenia całego zbocza można uzyskać za pomocą wyposażonego oprogramowania do rejestracji danych z sąsiednich okresów obserwacji.

Parametry systemu

Typ/Model	HiScan-C SU1	HiScan-C SU2
Liczba sacnerów	1	2
Pomiar zasięgu	150m/300/600m@90%	150m/300/600m@90%
Częstotliwość lasera	Maks.500 000 punktów/s	Maks.1 000 000 punktów/s
Waga	13kg	36 kg
Dokładność zasięgu	5mm@40m
Rozdzielczość pomiaru kątowego	0,0088 °
Rozdzielczość aparatu panoramicznego	30 mln pikseli
Precyzja	5cm@100m
Szybkość skanowania	200 skanów/s

Cechy systemu

1. Częstotliwość emisji lasera na poziomie miliona: zbierz dane chmury punktów o dużej gęstości i przekaż prawdziwe informacje o obiektach naziemnych

2. Dokładność zasięgu 5 mm przy 40 m: bardzo wysoka dokładność chmury punktów i dokładniejszy wybór punktów, może być szeroko stosowana w precyzyjnych obszarach zastosowań

3. Wysoka niezawodność: mobilny system mapowania HiScan-C LiDAR ma wysoki stopień produktywności, stabilny i niezawodny system

4. Lekki: mały rozmiar i wiele nośników, znacznie zmniejszając obszar niewidomych operacji

5. Wysoka inteligencja: bezproblemowa integracja chmury punktów i panoramy
