Wysoka precyzja 4,4 kg MMS LiDAR mobilny system mapowania PM-1500 1500 m dalekiego zasięgu

5mm@50m wysoka precyzja 4,4 kg mobilny system mapowania LiDAR PM-1500 o dalekim zasięgu 1500m i częstotliwości 2 milionów punktów/s

Mobilny system mapowania PM-1500 LiDAR to wysoce precyzyjny mobilny laserowy system pomiarowy wysokiej częstotliwości i dalekiego zasięgu, opracowany niezależnie przez firmę Wuhan Hi-Cloud Technology Co., Ltd. Integruje precyzyjny moduł nawigacji inercyjnej i kamerę do badań lotniczych.Podstawowym elementem systemu jest skaner laserowy z funkcją technologii multi-echo.Może synchronicznie uzyskiwać chmurę punktów laserowych 3D i dane POS, szybko generować DSM, DEM i DOM oraz tworzyć modele DLG i 3D za pomocą pełnego zestawu oprogramowania do przetwarzania danych i aplikacji.

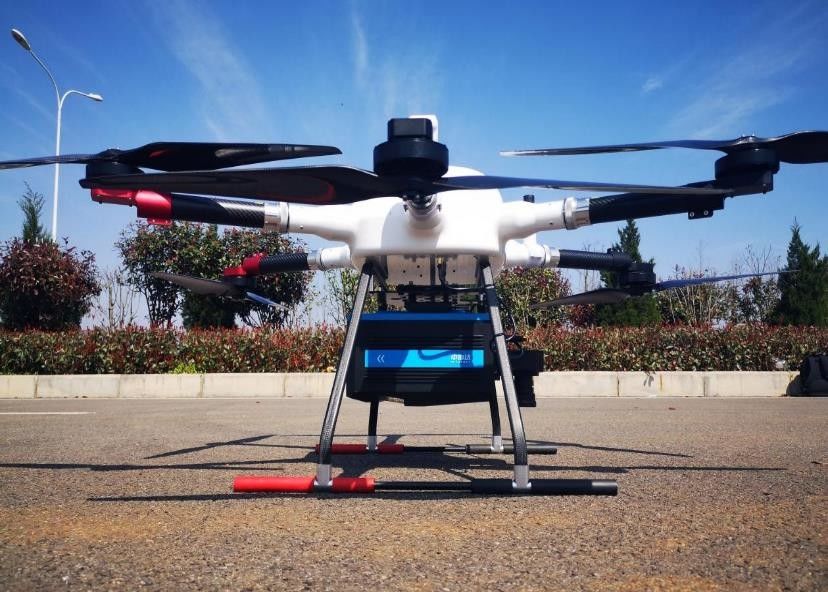

System PM-1500 może być stosowany do wielowirnikowych bezzałogowych statków powietrznych, stałopłatów VTOL, małych samolotów i śmigłowców w celu uzyskania gęstych, precyzyjnych danych chmury punktów laserowych na ziemi na szybko latającej platformie mobilnej. W połączeniu z profesjonalnym oprogramowaniem do przetwarzania końcowego, oferowane będzie zintegrowane rozwiązanie.Jest szeroko stosowany w nowych podstawowych pomiarach i mapowaniu, cyfrowym modelowaniu 3D, pomiarach i mapowaniu topograficznym, badaniach katastralnych, badaniach ruchu, inspekcji linii energetycznych, badaniach leśnych, monitorowaniu katastrof i innych dziedzinach.

Główne cechy mobilnego systemu mapowania PM-1500 LiDAR

• Długi zakres pomiarowy: maksymalny zasięg 1500 m przy 60% współczynnika odbicia
• Wysoka częstotliwość: do 2 milionów punktów/s
• Wysoka precyzja: dokładność zasięgu 5mm@50m;dokładność systemu lepsza niż 5 cm
• Multi-echo: 4 razy echo
• Lekki: 4,4 kg
• Integracja: wysoce integruje czujniki, takie jak skaner laserowy, GPS, IMU i kamera do pomiarów lotniczych itp.
• Opłacalne: stabilna wydajność, opłacalne

Główne parametry mobilnego systemu mapowania PM-1500 LiDAR

1. Skaner laserowy

2. System kamer

3. System POS

4. Wydajność systemu

Projekty aplikacyjne mobilnego systemu mapowania PM-1500 LiDAR

1. Projekt badań topograficznych

Obszar badań to głównie teren płaski z małymi pofałdowaniami i maksymalną różnicą wysokości 20 metrów.Na badanym obszarze znajduje się główna droga z większą roślinnością i kilkoma gęsto zaludnionymi obszarami.

Wymóg dokładności: Wymóg gęstości punktów jest lepszy niż 16pt/m²;Wymagania dotyczące dokładności poziomej / pionowej: ≤5 cm, spełniają wymagania dotyczące pomiarów topograficznych i mapowania 1:500

2. Inspekcja projektu linii przesyłowej 500kV DC,

Badana linia projektu to odcinek linii przesyłowej 500kV DC, w tym 3 wieże bazowe i 2 interwały, o łącznej długości około 0,8km.

Wymagania: Analiza stanu punktu niebezpiecznego/Analiza predykcyjna punktu niebezpiecznego/Analiza ilościowa stanu komponentów

3. Projekt modelu miasta 3D

Całkowita powierzchnia badanego obszaru wynosi około 10 kilometrów kwadratowych.Niezbędne jest uzyskanie oryginalnej chmury punktów laserowych i obrazu ukośnego w badanym obszarze oraz wygenerowanie modelu 3D na podstawie uzyskanych oryginalnych danych.

Laserowa chmura punktów uzyskana za pomocą lotniczej technologii pomiarów lotniczych LiDAR oraz cyfrowe dane obrazowe z kamery ukośnej są wykorzystywane do generowania cyfrowego modelu wysokości (DEM) i cyfrowej mapy ortofotomapy (DOM) oraz modelu terenu.Jednocześnie model 3D jest generowany na podstawie danych chmury punktów laserowych i rysowania linii.Uzyskaj wysokość budynku za pomocą modelu 3D, uzyskaj informacje o budynku za pomocą ukośnego obrazu i zdjęć terenu, a następnie zbuduj bazę danych informacji o budynku.
