Hi-Cloud, lider technologii skanowania laserowego 3D.
 |
| Miejsce pochodzenia: | Chiny |
| Nazwa handlowa: | XiangYin |
| Orzecznictwo: | ISO, others upon the requests |
| Numer modelu: | System pomiaru przepływu HP3100 UAV |
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | negotiable |
| Szczegóły pakowania: | Skrzynka Mainframe*1 40CM *20CM *24CM，17KG；Pudełko z ładowarką*1 80CM*66CM*40CM，6,5KG；Pudełko ze spr |
| Czas dostawy: | 15 dni roboczych |
| Zasady płatności: | T/T |
| Możliwość Supply: | 500 zestawów/miesiąc |
| Zakres pomiaru prędkości: | 0,03-20 m/s | Dokładność pomiaru: | ±0,01 m/s (±1% SF) |
|---|---|---|---|
| Rezolucja: | 1 mm/s | Błąd pomiaru: | ≤1%（0,01 m/s） |
| Kąt świecenia: | 25°*12° | Czas trwania pomiaru: | 0-180 s, ustawialne |
| Interwał pomiaru: | 1-18000 s, regulowany | Maksymalna pozioma prędkość lotu: | Tryb S: 23 m/s |
| Podkreślić: | System pomiaru przepływu UAV,system pomiaru przepływu UAV o rozdzielczości 1 mm / S,sprzęt do badań hydrologicznych o prędkości 20 m / S |
||

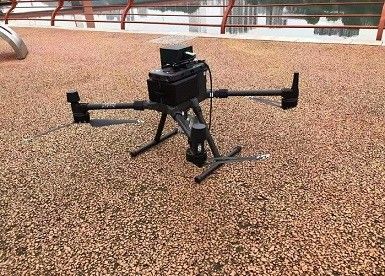

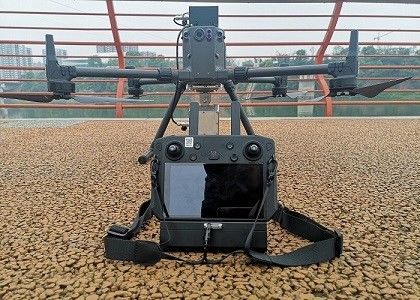

System pomiaru przepływu HP3100 UAV składa się głównie ze światowej sławy UAV, profesjonalnego radarowego miernika prądu i oprogramowania do pomiaru przepływu.Dzięki cechom niezwykle uproszczonej obsługi, bezpieczeństwa, niezawodności i mobilności, może szybko i dokładnie mierzyć dane dotyczące natężenia przepływu obiektów testowych, takich jak małe i średnie rzeki oraz duże rzeki.Jednocześnie system transmisji obrazu w wysokiej rozdzielczości na odległość 15 km może przesyłać obraz wideo i informacje meteorologiczne środowiska lotu UAV na ziemię, aby chronić bezpieczeństwo testerów i sprzętu. Przewagi konkurencyjne są następujące:
1. Bezpieczna i stabilna platforma lotnicza, produkowana przez światowej sławy producentów i testowana przez użytkowników na całym świecie.
2. Zwiększono stabilność PTZ, aby zminimalizować wpływ położenia statku powietrznego na dokładność pomiaru przepływu.
3. 55-minutowa wytrzymałość bez obciążenia, wspierająca użytkowanie na duże odległości i wiele częstotliwości.
4. Transmisja danych na bardzo duże odległości 15 km.
5. Silna zdolność adaptacji do środowiska, odporna na silny wiatr i lekki deszcz 15 m/s.
6. Szybki i elastyczny, maksymalna prędkość lotu 23m/s.
7. Sześciokierunkowe unikanie przeszkód w pozycjonowaniu, automatyczne rozpoznawanie otaczających przeszkód, aby zapewnić bezpieczeństwo każdej operacji.
8. Kontrola w czasie rzeczywistym informacji o locie, w tym prędkości i kierunku wiatru, wysokości i prędkości samolotu.
9. Baterię można wymienić bez przełączania urządzenia.
10. System zarządzania zdrowiem, monitorowanie stanu zdrowia statku powietrznego.
11. Wysoka dokładność pomiaru przepływu, ± 0,01 m/s.
12. Łatwy w użyciu, prosty proces obsługi.
13. Tryb pomiaru ręcznego + automatycznego, odpowiedni dla większej liczby scenariuszy.
14. Dowolne przełączanie mapy lub mapy bazowej wideo w celu pomiaru immersyjnego.
15. Automatyczne tworzenie raportów, które można przeglądać lub tworzyć kopie zapasowe z chmury internetowej.
16. Bogata rozszerzalność: można zamontować różne czujniki, aby uzyskać pomiar przepływu i pomiar terenu.
Funkcje i zalety
i.Wbudowany moduł wykrywania radaru o wysokiej precyzji.
ii.Bezdotykowe wykrywanie CW planarnego radaru mikropaskowego, na które nie ma wpływu klimat, osady i obiekty pływające.
iii.Szybki i dokładny pomiar, stabilne dane wyjściowe i odpowiednie dla środowiska o dużym natężeniu przepływu w okresie powodzi.
iv.Częstotliwość transmisji anteny jest elastyczna i regulowana, co może skutecznie uniknąć wzajemnych zakłóceń wielu produktów.
v. W celu ułatwienia dokowania systemu użytkownika można ustawić wiele interfejsów transmisji danych.
vi.Połączenie operacji pomiarowej i trybu uśpienia może zaoszczędzić energię i zmniejszyć zużycie.
vii.Konstrukcja zapobiegająca kondensacji wewnętrznej, wodoodporna i chroniąca przed piorunami, odpowiednia do różnych środowisk polowych.
viii.Kompaktowy wygląd, łatwa instalacja i konserwacja.
Parametry systemu
| Zakres pomiaru prędkości | 0,03-20 m/s |
| Dokładność pomiaru | ±0,01 m/s;±1% SF |
| Rezolucja | 1 mm/s |
| Błąd pomiaru | ≤1% (0,01 m/s) |
| Kąt świecenia | 25°*12° |
| Czas trwania pomiaru | 0-180 s, ustawialne |
| Interwał pomiaru | 1-18000 s, regulowany |
| Pasmo fal radarowych | 24GHz (pasmo K) |
| Efektywna wysokość pomiaru | w promieniu 40m |
| Wymiary |
Wymiary (po rozłożeniu, bez ostrzy): 810×670×430 mm (długość×szerokość×wysokość) Wymiary (złożony, łącznie z ostrzami): 430×420×430 mm (długość×szerokość×wysokość) |
|
Dokładność zawisu (pod sygnałem różnicowym sieci) |
Pionowy: ±0,5 m (GPS działa normalnie) ±0,1 m (pozycjonowanie RTK działa normalnie) Poziomy: ±1,5 m (GPS działa normalnie) ±0,1 m (pozycjonowanie RTK działa normalnie) |
| Maksymalna prędkość wznoszenia | Tryb S: 6 m/s |
| Maksymalna prędkość opadania pochylenia | Tryb S: 7 m/s |
| Maksymalna pozioma prędkość lotu |
Tryb S: 23 m/s |
| Maksymalna odporność na wiatr | 15 m/s (poziom 7) |
| Czas trwania | 50 minut |
| Stopień ochrony IP | Samolot: IP45 Radarowy miernik prądu: IP68 |
| Wizualny zasięg postrzegania przeszkód |
Przód, tył, lewy i prawy: 0,7-40 m Kierunek w górę iw dół: 0,6-30 m |
| Zasięg postrzegania przeszkód w podczerwieni | 0,1-8 m² |
| Efektywna odległość rozjaśniania górnych i dolnych świateł dodatkowych | 5 mln |
| Operacja Temperatura | -20°C do 50°C |

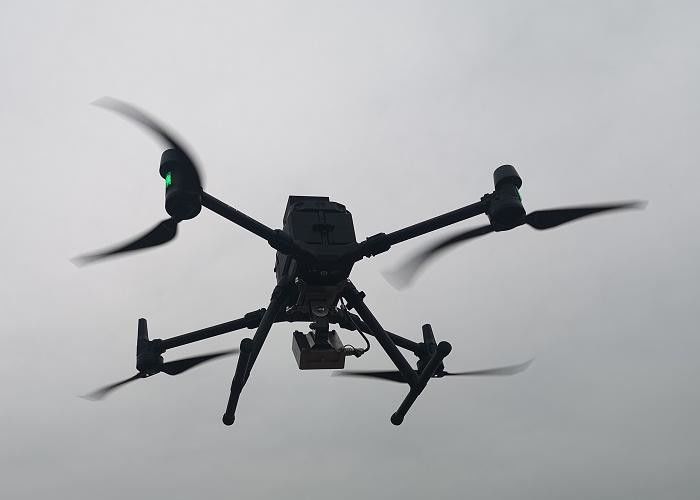

Zastosowanie systemu
